(7,4) Hamming Code - 编解码器实现与仿真

1. 编码原理

校验位的数量

假设原始数据块的长度为 $k$，校验位数为 $r$，那么要能够检测和定位所有 1-bit 错误的位置，必须满足以下不等式：

$2^r \geq k + r + 1$

这个不等式的含义是：$2^r$ 种不同的校验结果必须能够表示：

$k$ 个数据位中可能出错的任一位
$r$ 个校验位中可能出错的任一位
以及无错误的情况（共 $k + r + 1$ 种）

对于 4-bit 的数据（即 $k = 4$），至少使用 3 位校验位

Hamming(7,4)

校验位通常放在整个码字中编号为 $2^0, 2^1, 2^2, \dots$ 的位置（即位置 1, 2, 4, 8,…）。

index:   7   6   5   4   3   2   1
bit  :  D4  D3  D2  P4  D1  P2  P1

各校验位的计算方式如下（奇校验）:
P1 = D1 ^ D2 ^ D4
P2 = D1 ^ D3 ^ D4
P4 = D2 ^ D3 ^ D4

码率是指每一位编码中实际承载有效信息的比例：

$\text{码率} = \frac{k}{k + r} = \frac{4}{7} \approx 0.571$

2. 编解码器的实现

hamming74_encoder

`timescale 1ns/1ps

module hamming74_encoder (
        input  [3:0] data_in,   // d1, d2, d3, d4
        output [6:0] code_out   // p1 p2 d1 p3 d2 d3 d4
    );
    wire p1, p2, p3;

    assign p1 = data_in[0] ^ data_in[1] ^ data_in[3];
    assign p2 = data_in[0] ^ data_in[2] ^ data_in[3];
    assign p3 = data_in[1] ^ data_in[2] ^ data_in[3];

    assign code_out = {data_in[3:1], p3, data_in[0], p2, p1};
endmodule

hamming74_decoder

module hamming74_decoder (
        input  [6:0] code_in,       // p1 p2 d1 p3 d2 d3 d4
        output [3:0] data_out,      // d1, d2, d3, d4
        output       error,         // 有无错误
        output [6:0] corrected_code // 纠错后的码字
    );
    wire [2:0] syndrome;
    reg  [6:0] corrected_data;

    assign syndrome[0] = code_in[0] ^ code_in[2] ^ code_in[4] ^ code_in[6]; // s1
    assign syndrome[1] = code_in[1] ^ code_in[2] ^ code_in[5] ^ code_in[6]; // s2
    assign syndrome[2] = code_in[3] ^ code_in[4] ^ code_in[5] ^ code_in[6]; // s3
    assign error = |syndrome; // 有非零即有错误
        always @(*) begin
        corrected_data = code_in;
        if (error) begin
            case (syndrome)
                3'b001: corrected_data[0] = ~code_in[0];
                3'b010: corrected_data[1] = ~code_in[1];
                3'b011: corrected_data[2] = ~code_in[2];
                3'b100: corrected_data[3] = ~code_in[3];
                3'b101: corrected_data[4] = ~code_in[4];
                3'b110: corrected_data[5] = ~code_in[5];
                3'b111: corrected_data[6] = ~code_in[6];
                default: corrected_data = code_in; // shouldn't happen
            endcase
        end
    end
    assign corrected_code = corrected_data;
    assign data_out = {corrected_data[6], corrected_data[5], corrected_data[4], corrected_data[2]};
endmodule

3. 基于`Verilator`的仿真

开源高性能仿真器

Verilator 是一款功能强大的开源 Verilog/SystemVerilog 仿真工具，主要用于将 Verilog HDL 代码转换为高效的 C++ 或 SystemC 代码，以便进行快速仿真。

特性	Verilator	VCS / ModelSim
类型	周期级仿真	事件驱动仿真
许可	开源（免费）	商业收费
运行速度	非常快	较慢，但精确
调试方式	基本 trace/VCD	强大的 GUI 波形调试

仿真原理

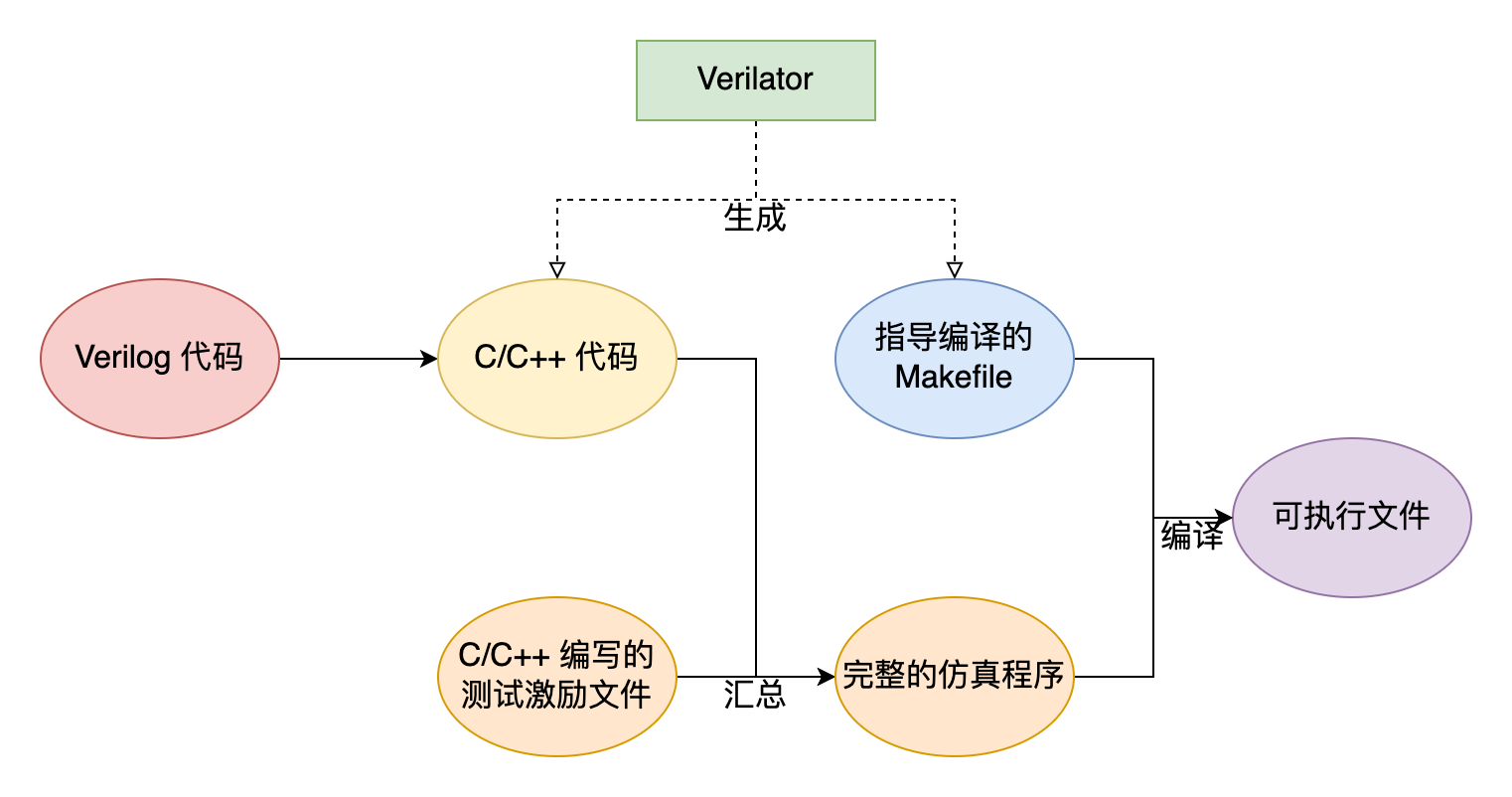

首先，Verilator 将 Verilog 代码中并行的各个逻辑部件以合适的顺序串行化，使硬件设计转化为一个类似于处理器模拟器的软件；

接着，使用 C/C++ 编写激励文件。Verilator 提供了顶层模块输入/输出引脚的接口，使我们得以对顶层模块的输入信号赋值或读取其输出信号。与 Vivado 仿真不同的是，我们可以实时地输出一些调试信息；要查看波形图时，需要导出波形文件；

最后，Verilator 会生成一个 Makefile 脚本，将生成的 C/C++ 文件和我们编写的激励文件编译成成用于仿真的可执行文件。

测试框架

提供独立的运行环境，实现 C/C++ 和 Verilog 的完全解耦，提高代码复用性和可移植性，可以兼容其他仿真软件（如 VCS）。

#define VTOP concat(V, TOP_NAME)
class TESTBENCH {
private:
    std::unique_ptr<VerilatedFstC> tfp;
    std::unique_ptr<VTOP> top;
    std::unique_ptr<VerilatedContext> contextp;
public:
    TESTBENCH(void);
    virtual ~TESTBENCH(void);
    virtual void reset(void);
    virtual void tick(void);
    virtual void eval_and_dump(void);
    virtual void sim(void);
    virtual bool done(void);
};

新版 Verilator 的一些特性：调用仿真环境contextp，无需手动维护sim_time。

void TESTBENCH::eval_and_dump(void) {
    contextp->timeInc(1);
    top->eval();
    tfp->dump(contextp->time());
}
void TESTBENCH::sim(void) {
    while (!done())
        eval_and_dump();
}
bool TESTBENCH::done(void) { return (Verilated::gotFinish()); }

编写基于 Verilog 的 testbench：

Verilator 的--timing选项对可以支持延时
相对于 C/C++ testbench，这样可以兼容其他仿真软件

对于 4 bits 的数据，需要验证 $2^7$ * 7 种单比特错误可以被成功纠正。

for (i = 0; i < 16; i = i + 1) begin
    data_in = i[3:0];
    #1; // 等待编码器工作，对每个数据，加0~7位的噪声
    for (err = 0; err <= 7; err = err + 1) begin
        error_position = err[2:0];

        // 加噪声（0表示不加）
        noisy_code = code_out;
        if (error_position != 0)
            noisy_code[error_position - 1] = ~code_out[error_position - 1];
        #1; // 等待解码器工作
        $write("%4b  %7b   %1d       %7b   %4b      %1b",
                data_in, code_out, error_position, noisy_code, data_decoded, error_flag);
        check(data_in, data_decoded);
    end
end

加入 FST 波形跟踪：FST 格式比 VCD 更小更快，加载更快、占用更低。需要 gtkwave 的支持。

#include <verilated_fst_c.h>
TESTBENCH::TESTBENCH(void) {
    contextp = std::make_unique<VerilatedContext>();
    top = std::make_unique<VTOP>(contextp.get());
    Verilated::traceEverOn(true);
    tfp = std::make_unique<VerilatedFstC>();
    top->trace(tfp.get(), 99);
    tfp->open(TRACE_FILE(TOP_NAME, WAVE_TYPE));
}

仿真结果

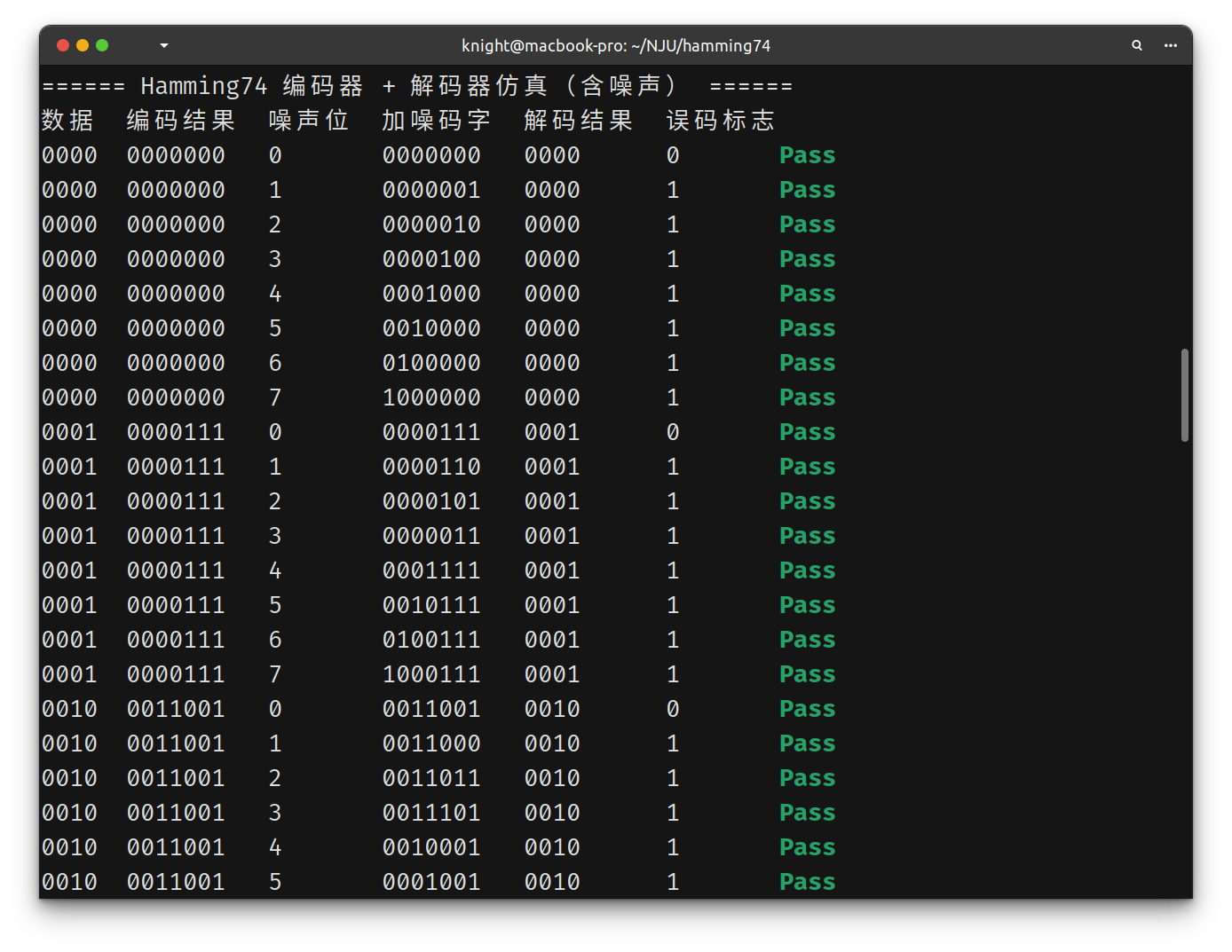

单 bit 错误均成功校正：

仿真波形

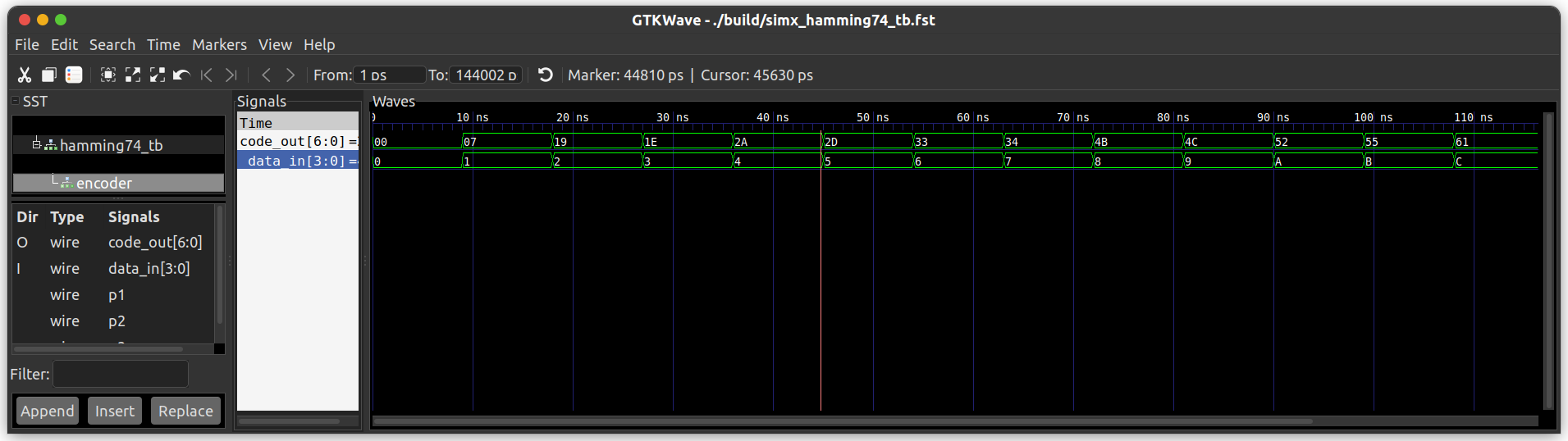

编码器：

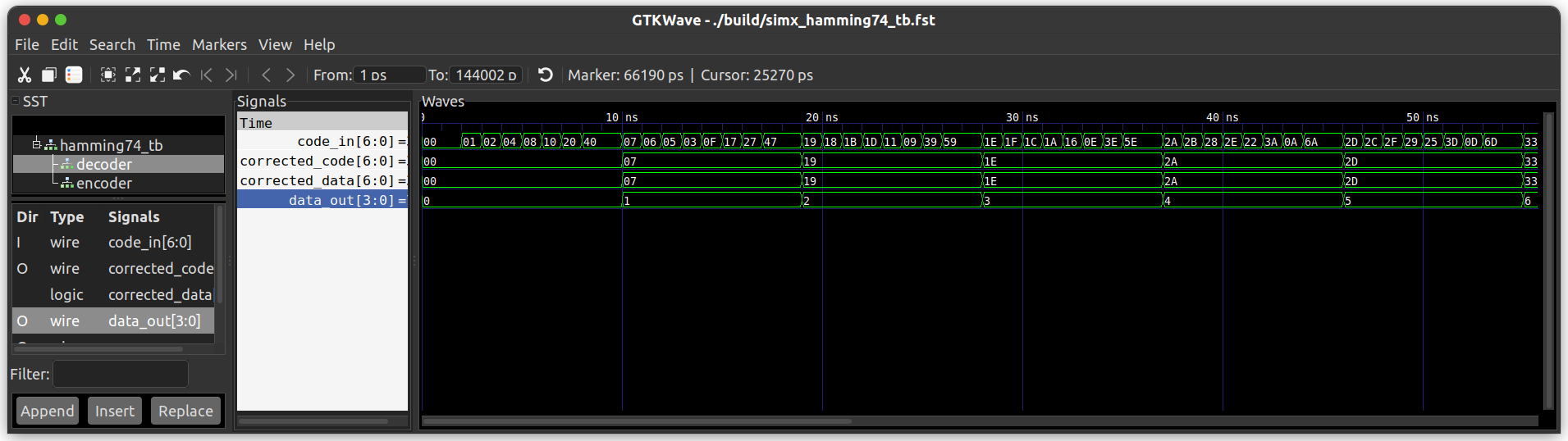

解码器：

4. 一个有趣的应用

bmp 图像的传输

一个基于 Hamming(7,4) 编码的图像传输仿真程序，模拟图像在传输过程中发生比特错误并尝试纠正的过程：

bmp 头部保护：拷贝 BMP 图像文件头部 54 字节，确保输出图像仍保持合法。

数据编码：每个图像字节拆分为两个 4 位数据，分别使用 Hamming(7,4) 编码为 7 位码字。

噪声模拟：按设定概率对编码位随机翻转，模拟传输中的比特错误。

纠错解码：将含噪码字送入解码器，自动检测并纠正单比特错误，恢复原始数据。

图像输出：解码结果重组成图像并保存，同时输出一份仅加噪未纠错的图像，便于对比效果。

模拟信道噪声：

1 2	NOISE_RATE ?= 5 bmp: DEFINES += -DNOISE_RATE="$(NOISE_RATE)"

uint8_t invert_mask(int width) {
    assert(width <= 8 && width > 0);
    uint8_t mask = 0;
    for (int i = 0; i < width; i++) {
        if (rand() % 100 < NOISE_RATE)
            mask |= (1 << i);
    }
    return mask;
}
